Fault diagnosis method of rolling bearing using MFMD and Transformer-CNN
-
摘要:

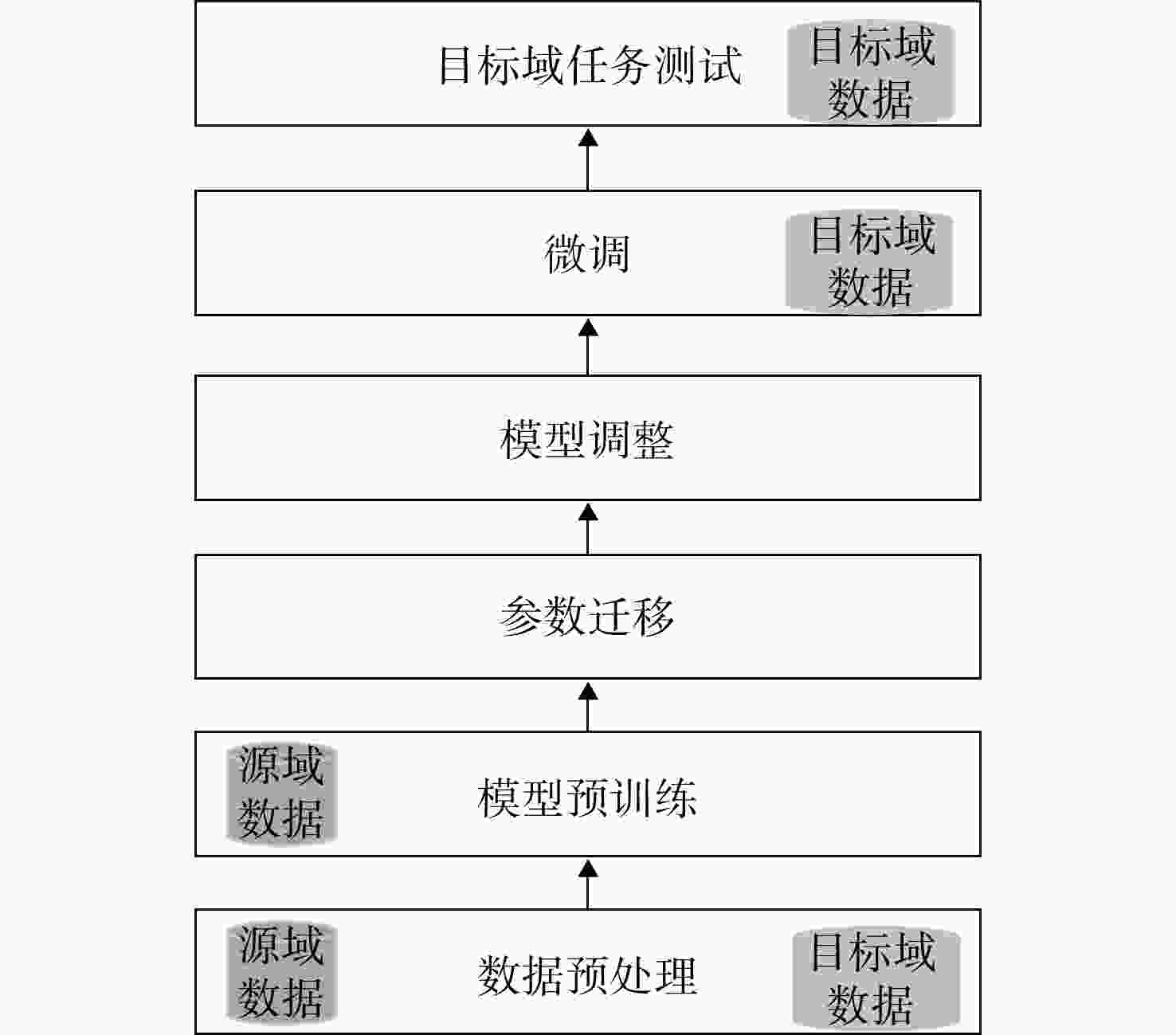

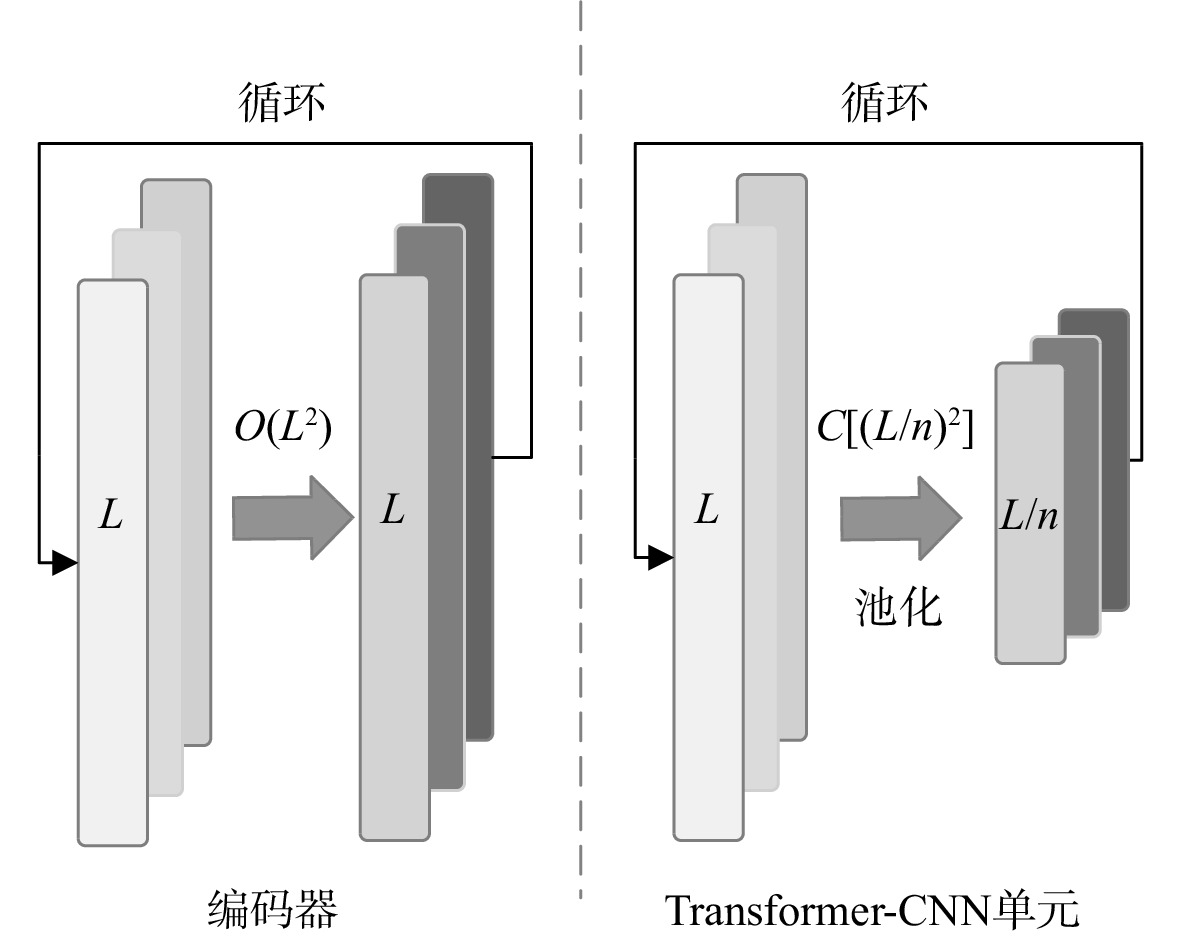

针对滚动轴承在变工况和跨型号下故障诊断效果不佳、泛化能力较差,同时在实际训练中样本数量严重不足的问题,从振动信号序列特性出发,提出了一种基于改进傅里叶模态分解(MFMD)和Transformer convolutional neural network(Transformer-CNN)的故障诊断方法。设计了振动数据预处理模块,利用MFMD和位置编码对数据样本进行预处理并标记序列位置关系,随后设计了基于注意力机制的Transformer-CNN序列建模单元,利用最大值池化优化了缩放点积注意力机制的循环堆叠结构,减少了网络的待训练参数并提升了网络序列建模能力。采用预训练-微调的迁移学习方法,将预训练模型参数迁移至目标域并进行模型微调,可以避免数据不足导致的过拟合现象。实验结果表明:相较于基准算法,Transformer-CNN可以降低50%以上的故障诊断错误率。在变工况和跨型号的小样本迁移学习实验中,该算法可以提升8.75%的诊断准确率,同时可以提升收敛速度。
-
关键词:
- 滚动轴承 /
- 故障诊断 /
- Transformer-CNN /
- 小样本 /
- 迁移学习
Abstract:Considering the worse effect and generalization ability of rolling bearing fault diagnosis under variable working conditions and cross-type conditions as well as the shortage of serious samples in practice, a fault diagnosis method using modified Fourier mode decomposition (MFMD) and Transformer convolutional neural network (Transformer-CNN) was proposed based on the sequence characteristics of vibration signal. The vibration data preprocessing module was designed, in which MFMD and position encoding were adopted to preprocess the samples and mark the sequence position relationships. The Transformer-CNN sequence modeling unit with the scaled dot-product attention mechanism was then designed, and the cyclic stack structure was optimized by the max-pooling, which reduced the network parameters and improved the sequence modeling capability. The pre-training-fine-tuning transfer learning method was adopted to transfer the trained mode parameters to the target domain and fine-tune, which avoided the over-fitting caused by insufficient data. The results showed that Transformer-CNN can reduce the fault diagnosis error by more than 50% compared with the benchmark algorithms. In the case of cross-working and cross-type conditions with small samples, the algorithm enables to achieve 8.75% diagnosis accuracy improvement and faster convergence.
-
Key words:
- rolling bearing /
- fault diagnosis /
- Transformer-CNN /
- small sample /
- transfer learning
-
表 1 Transformer-CNN网络参数
Table 1. Network parameters of Transformer-CNN
顺序 网络层 输出尺寸 核大小 标准化 1 输入层 64×800×1 2 嵌入层 64×800×64 3 位置编码层 64×800×64 4 编码器层 64×800×64 是 5 池化层 64×800×8 8×1 6 编码器层 64×800×8 是 7 编码器层 64×800×8 是 8 编码器层 64×800×8 是 9 池化层 64×800×1 8×1 10 线性层 64×10×1 11 Softmax 64×10 表 2 网络基本参数设置
Table 2. Basic parameter setting of networks
项目 设置 优化器 Adam学习率为0.0001 损失函数 交叉熵损失 批处理大小 64 表 3 轴承样本统计
Table 3. Bearing sample statistics

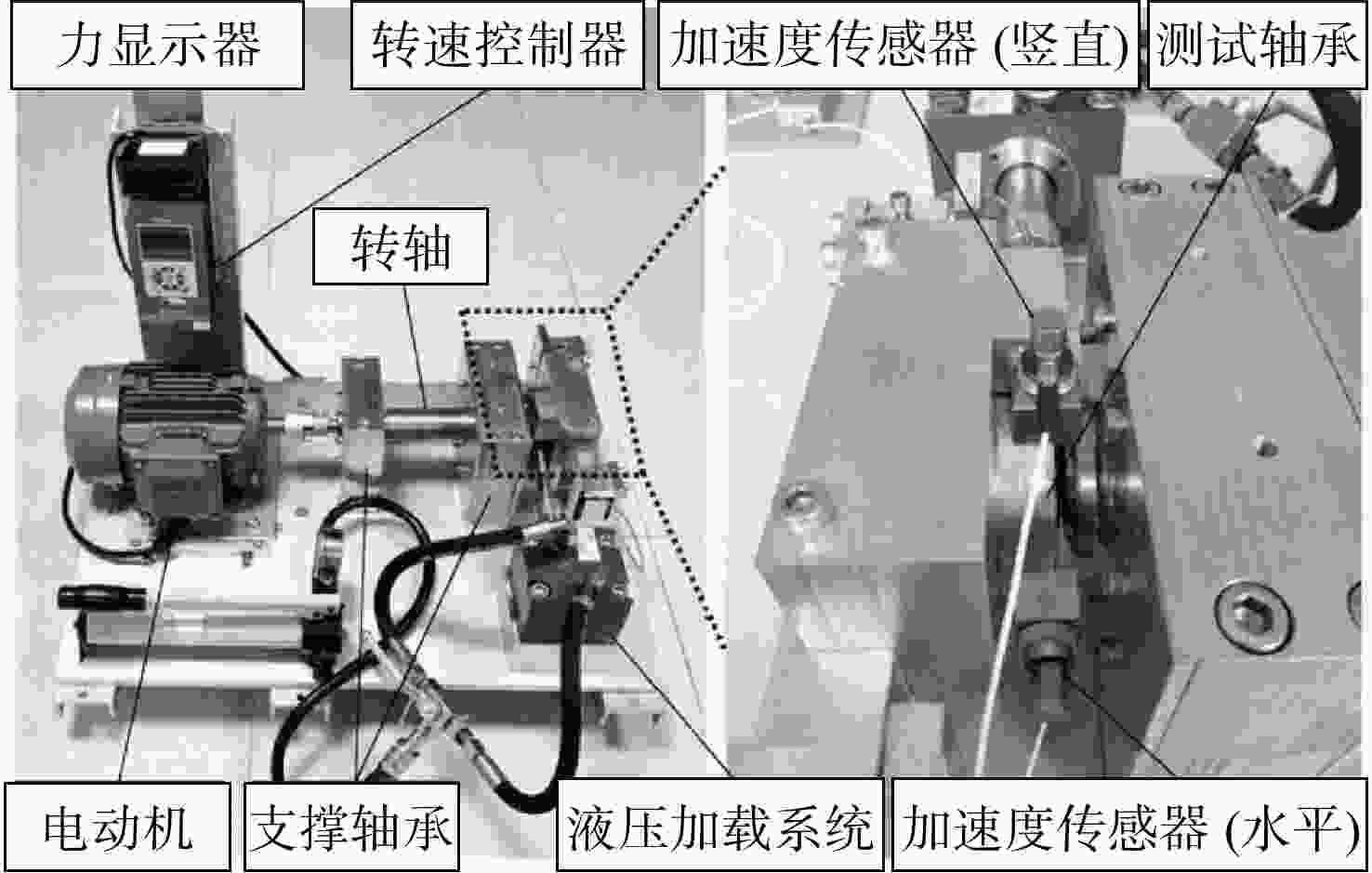

数据集 负载 转速/(r/min) 故障尺寸/mm 故障类型 训练样本数量 测试样本数量 A 0.7 kW 1772 0.1778,
0.3556,
0.5334正常/内圈/
外圈/滚动体800 200 1.4 kW 1750 2.1 kW 1730 B 11 kN 2250 正常 400 100 内圈 外圈 表 4 不同编码器设置结果
Table 4. Results of different encoder settings
参数 方案 1+3 2+2 3+1 准确率/% 99.15±2.15 97.15±2.60 90.55±2.10 平均耗时/s 14.73 15.56 16.16 参数总量 132 259 17 7563 212 867 表 5 对比算法结构参数设置
Table 5. Contrast algorithm structure parameter settings
算法 设置 Transformer 实体嵌入(800,64)→
位置编码(800,64)→
编码器×4(800,64)→线性层(10,1)→SoftmaxCNN 实体嵌入(800,64)→
卷积块(800,64)→
最大值池化(400,64)→
卷积&池化→线性层(10,1)→SoftmaxLSTM 实体嵌入(800,64)→
LSTM(隐层节点个数为1024,层数为2)→
池化层(2114,1)→
线性层(10,1)→Softmax表 6 不同算法的效果对比
Table 6. Effect comparison of different algorithms

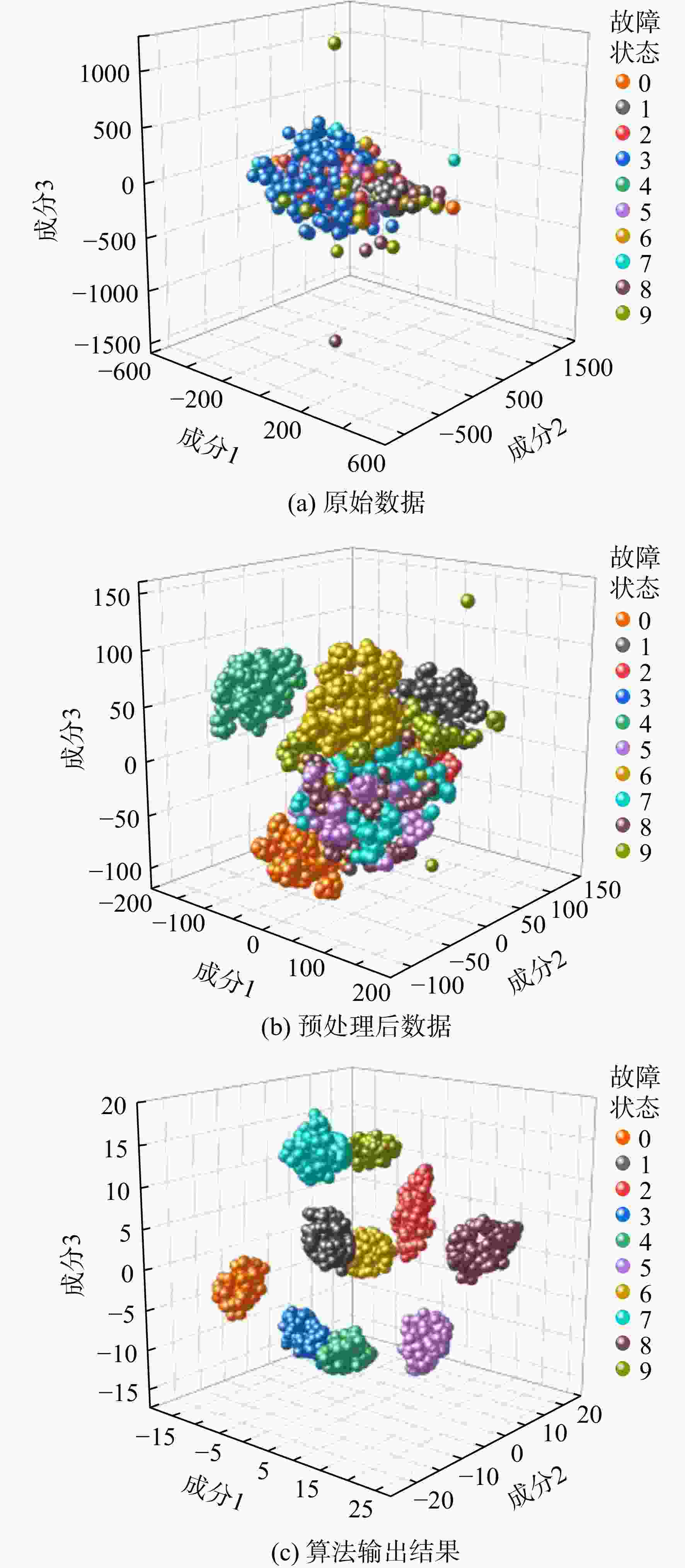

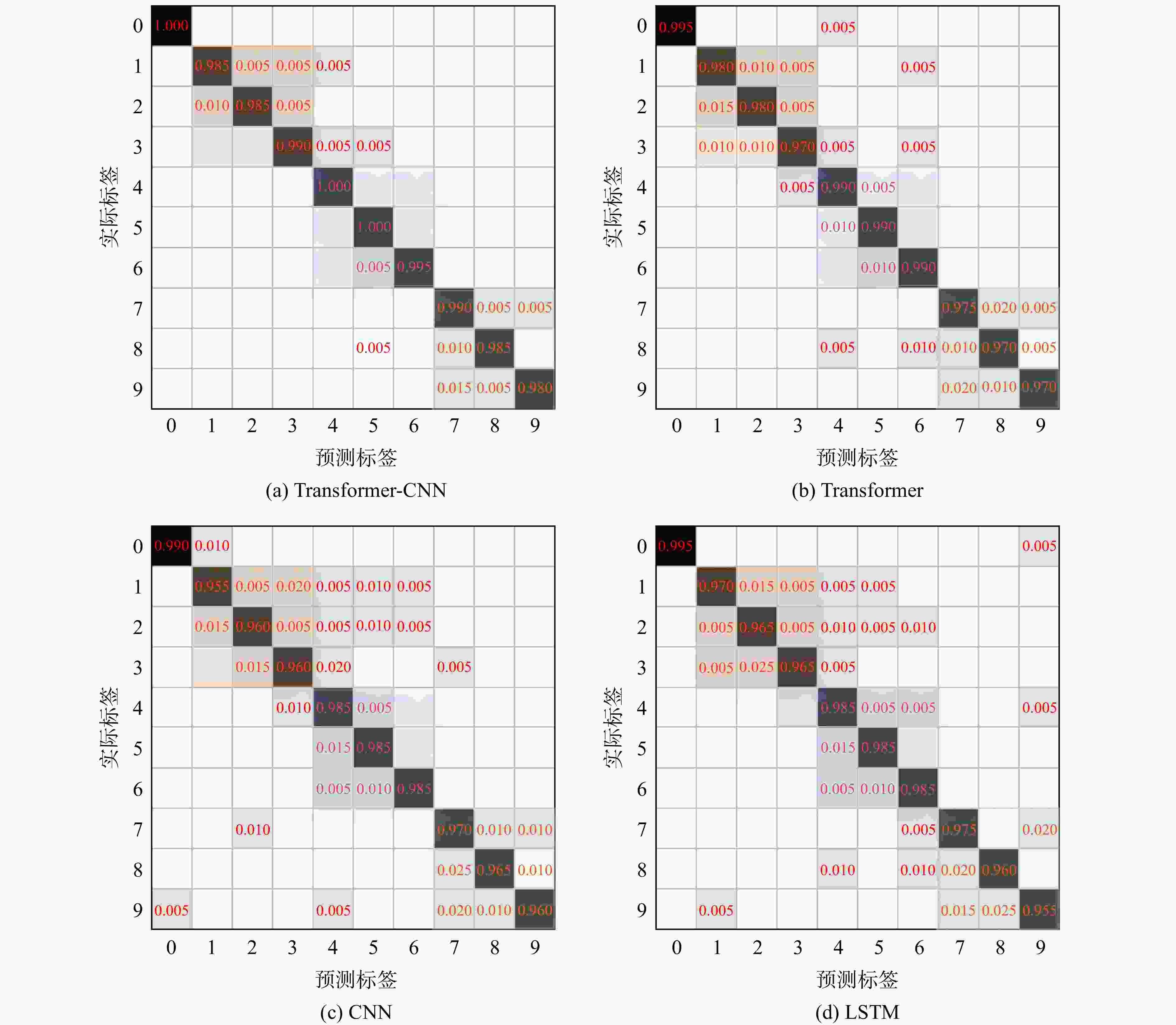

网络类型 Transformer-CNN Transformer CNN LSTM 准确率/% 99.15±2.15 98.15±2.20 97.45±3.10 97.20±3.15 平均耗时/s 14.73 16.77 21.04 16.23 参数量 132259 241415 229927 255687 表 7 迁移任务的总结
Table 7. Summary of transfer tasks
编号 场景 迁移任务 迁移条件 1 变工况 工况1→工况2 0.7→1.4 kW 2 工况1→工况3 0.7→2.1 kW 3 工况2→工况3 1.4→2.1 kW 4 工况3→工况1 2.1→0.7 kW 5 工况3→工况2 2.1→1.4 kW 6 工况2→工况1 1.4→0.7 kW 7 跨型号 轴承A→轴承B A→B 8 轴承B→轴承A B→A 表 8 变工况迁移学习故障分类结果
Table 8. Fault classification results of transfer learning under variable working conditions
迁移场景 准确率/% 5%样本 10%样本 15%样本 20%样本 1 90.00±1.50 97.25±1.75 98.65±1.60 99.00±1.25 2 90.50±1.50 97.50±1.30 98.30±1.25 99.05±1.15 3 90.25±1.35 97.15±1.50 98.55±1.30 98.95±1.40 4 89.75±1.35 97.10±1.75 98.50±1.40 99.15±1.50 5 91.50±1.50 97.55±1.75 98.05±1.65 99.05±1.20 6 90.20±1.35 97.25±1.65 98.35±1.80 99.10±1.65 场景1重新训练 81.25±2.25 92.50±2.35 94.75±1.75 95.65±1.50 迁移学习准确率增幅 8.75 4.75 3.90 3.35 -
