基于Levenberg-Marquardt算法的航空发动机模型求解混合算法

唐洪威; 谢文平; 崔毅; 邓康耀

doi:10.13224/j.cnki.jasp.20210367

基于Levenberg-Marquardt算法的航空发动机模型求解混合算法

doi: 10.13224/j.cnki.jasp.20210367

上海交通大学动力机械与工程教育部重点实验室，上海 200240

详细信息

作者简介:
唐洪威（1996-），男，硕士，主要从事发动机系统仿真研究。E-mail：thw0425@sjtu.edu.cn

通讯作者:
崔毅（1971-），男，研究员、博士生导师，博士，主要从事发动机仿真与CAE研究。E-mail：ycui@sjtu.edu.cn

中图分类号: V231
计量
- 文章访问数: 232
- HTML浏览量: 90
- PDF量: 64
- 被引次数: 0
出版历程
- 收稿日期: 2021-07-13
- 网络出版日期: 2022-10-13

Hybrid algorithm for aero-engine model solving based on Levenberg-Marquardt algorithm

Key Laboratory for Power Machinery and Engineering of Ministry of Education， Shanghai Jiao Tong University，Shanghai 200240，China

摘要

摘要:
为了降低航空发动机非线性模型求解的收敛性要求，将模型非线性方程组的求解问题转化为最小二乘问题，提出了基于Levenberg-Marquardt（L-M）算法的混合算法。为了使L-M算法跳出局部解，混合算法使用动力学方法修正局部解；为了提高计算效率，利用Broyden拟牛顿法加速L-M算法。以涡扇发动机为研究对象，应用混合算法、L-M算法、牛顿法和Broyden拟牛顿法进行稳态和瞬态仿真。结果表明：在稳态工况下，L-M算法和混合算法收敛范围更大，在随机初值条件下能达到90%以上的收敛率，远高于牛顿法和Broyden拟牛顿法不到20%的收敛率，且混合算法计算速度与Broyden拟牛顿法相当。在瞬态工况下， L-M算法和混合算法能够在牛顿法和Broyden拟牛顿法都不收敛的强瞬变工况收敛，且混合算法瞬态计算时间仅为Broyden拟牛顿法的1.13倍。仿真结果表明该算法在航空发动机模型求解上具有良好的适用性。
- 非线性模型 /
- 牛顿法 /
- Broyden拟牛顿法 /
- Levenberg-Marquardt算法 /
- 混合算法
Abstract:
In order to reduce the convergence requirements for solving the nonlinear model of aeroengine, the problem of solving the model nonlinear equations was transformed into the least square problem. A hybrid algorithm based on Levenberg-Marquardt (L-M) algorithm was proposed. The hybrid algorithm avoided the local solution by modifying the local solution with dynamic method. Meanwhile, Broyden quasi-Newton method was used to accelerate the L-M algorithm. Targeting turbofan engine, the hybrid algorithm, L-M algorithm, Newton method and Broyden quasi-Newton method were used for steady-state and transient simulation. Results showed that: under the steady-state condition, if L-M algorithm and hybrid algorithm had larger convergence range, the convergence rate can reach more than 90% under the random initial value condition, much higher than the convergence rate of Newton method and Broyden quasi-Newton method which was less than 20%, and the calculation speed of hybrid algorithm was similar to that of Broyden quasi-Newton method. Under transient condition, L-M algorithm and hybrid algorithm can converge at strong transient condition where neither Newton method nor Broyden quasi-Newton method converged, and the transient computation time of hybrid algorithm was only 1.13 times that of Broyden quasi-Newton method. Simulation results show that the algorithm has good applicability in solving aero-engine model solving.
- nonlinear model /
- Newton method /
- broyden quasi-Newton method /
- Levenberg-Marquardt algorithm /
- hybrid algorithm

HTML

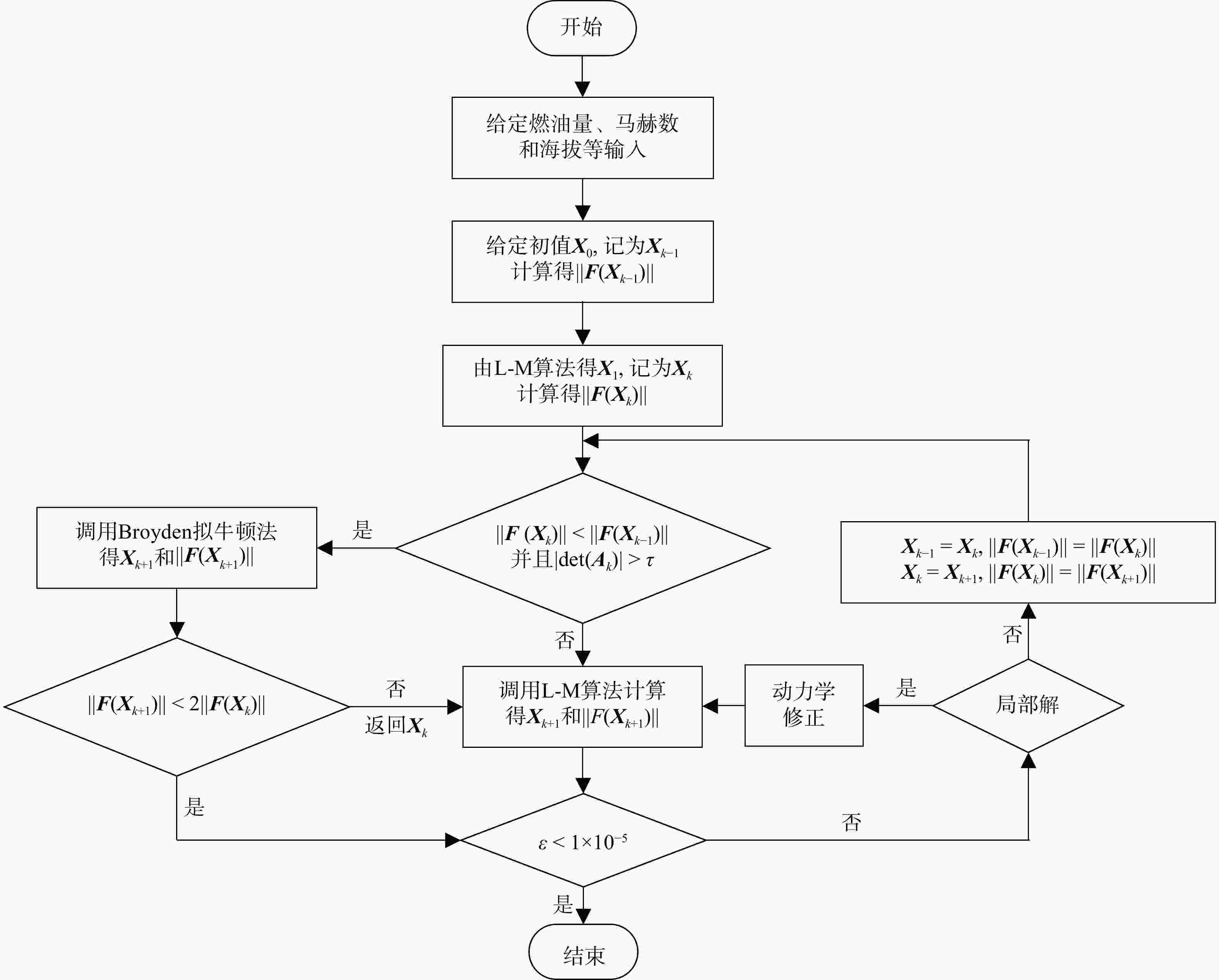

图 1 混合算法流程图

Figure 1. Flow chart of hybrid algorithm

下载: 全尺寸图片幻灯片

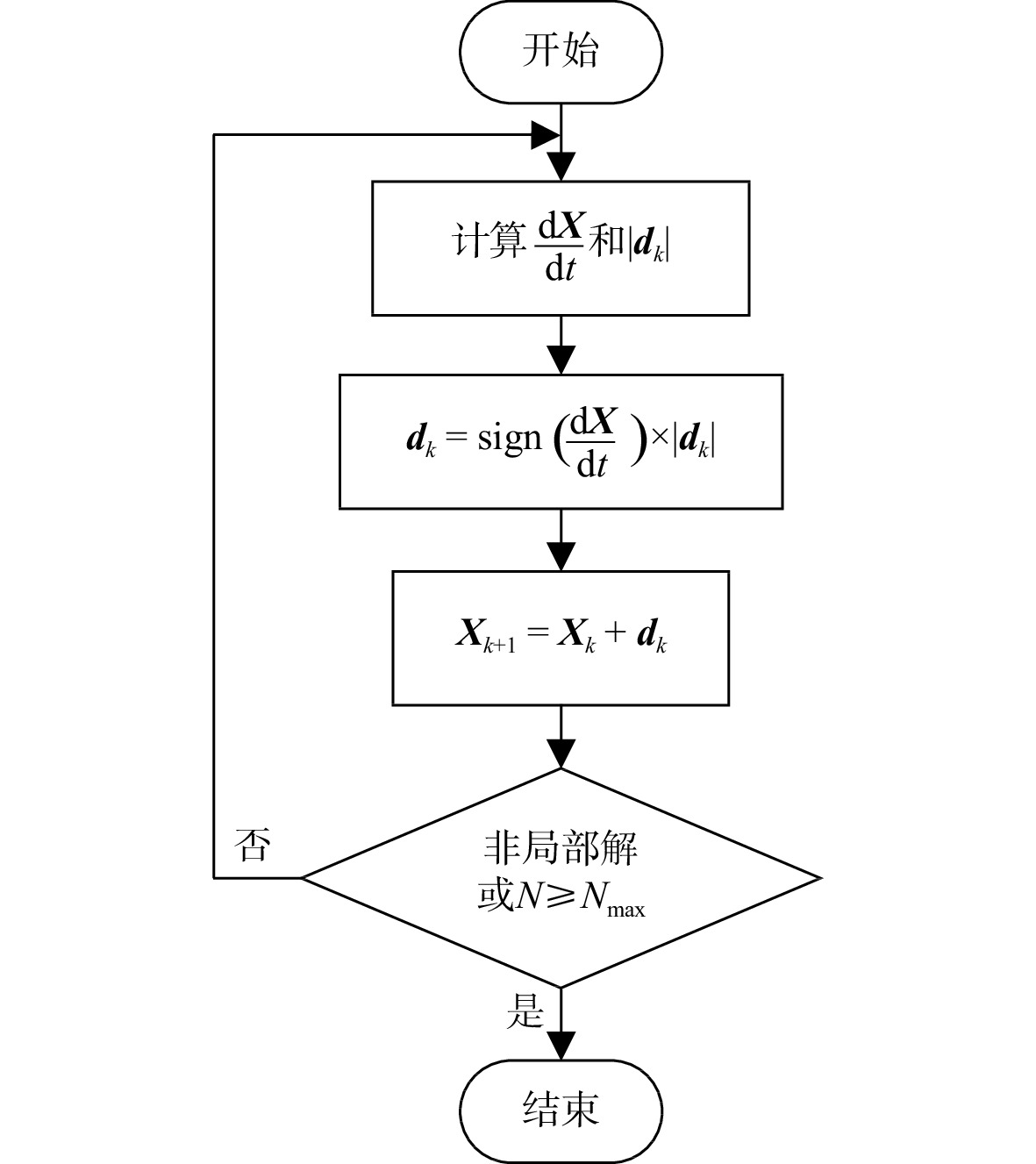

图 2 动力学修正流程图

Figure 2. Flow chart of dynamical modified

下载: 全尺寸图片幻灯片

图 3 分开排气涡扇发动机简图

2 进口截面；3 高压压气机出口截面；6 内涵喷管进口截面；8 内涵喷管出口截面；16 外涵喷管进口截面；18 外涵喷管出口截面；25高压压气机进口截面；41 高压涡轮进口截面；43 高压涡轮出口截面；45 低压涡轮进口截面；49 低压涡轮出口截面。

Figure 3. Simplified diagram of a separate exhaust turbofan engine

下载: 全尺寸图片幻灯片

图 4 随机输入残差分布情况

Figure 4. Residual distribution of random input

下载: 全尺寸图片幻灯片

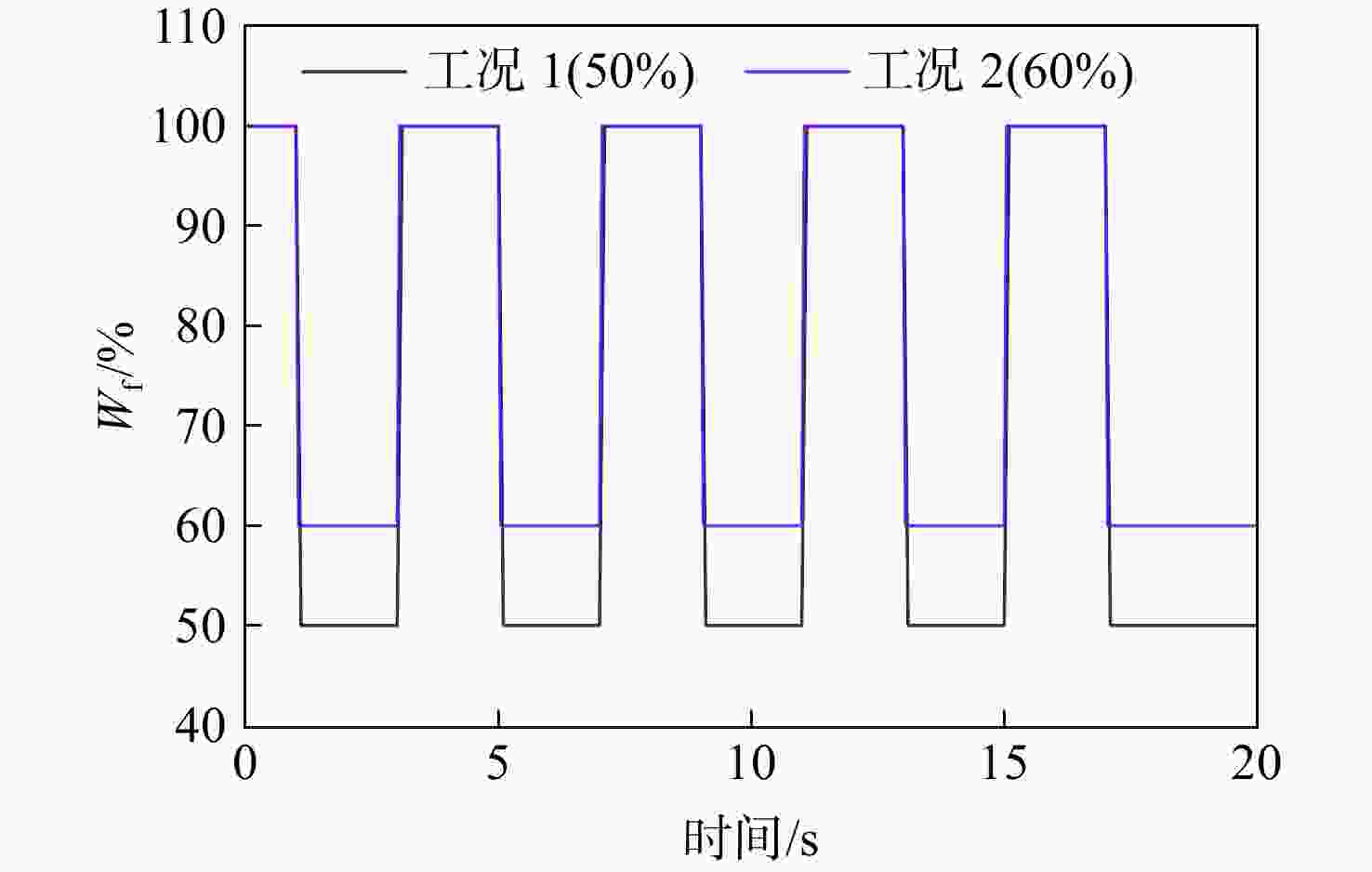

图 5 燃油阶跃输入信号

Figure 5. Fuel step input signal

下载: 全尺寸图片幻灯片

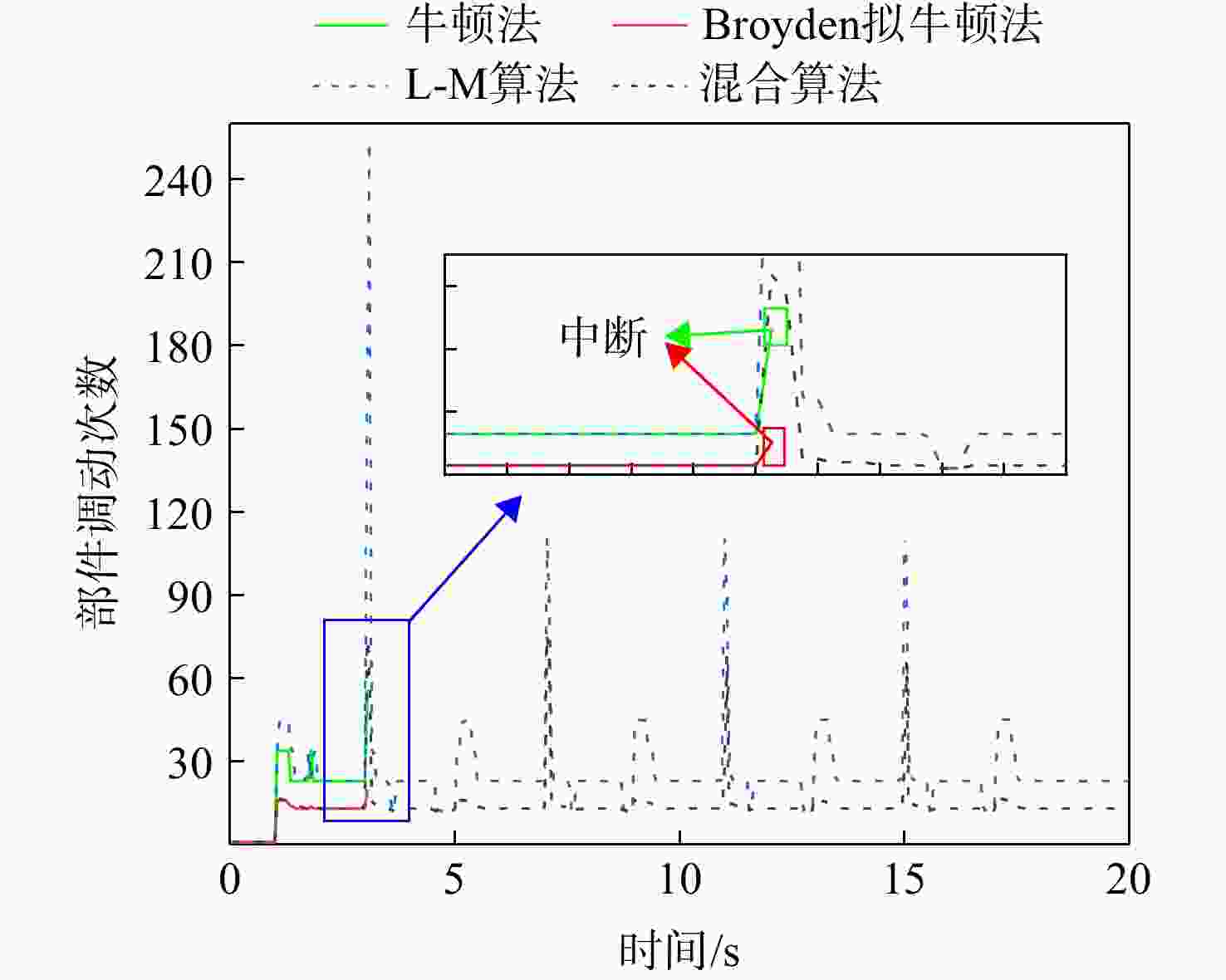

图 6 部件调动次数对比（工况 1）

Figure 6. Comparison of iterations number （case 1）

下载: 全尺寸图片幻灯片

图 7 部件调动次数对比（工况 2）

Figure 7. Comparison of iteration number （case 2）

下载: 全尺寸图片幻灯片

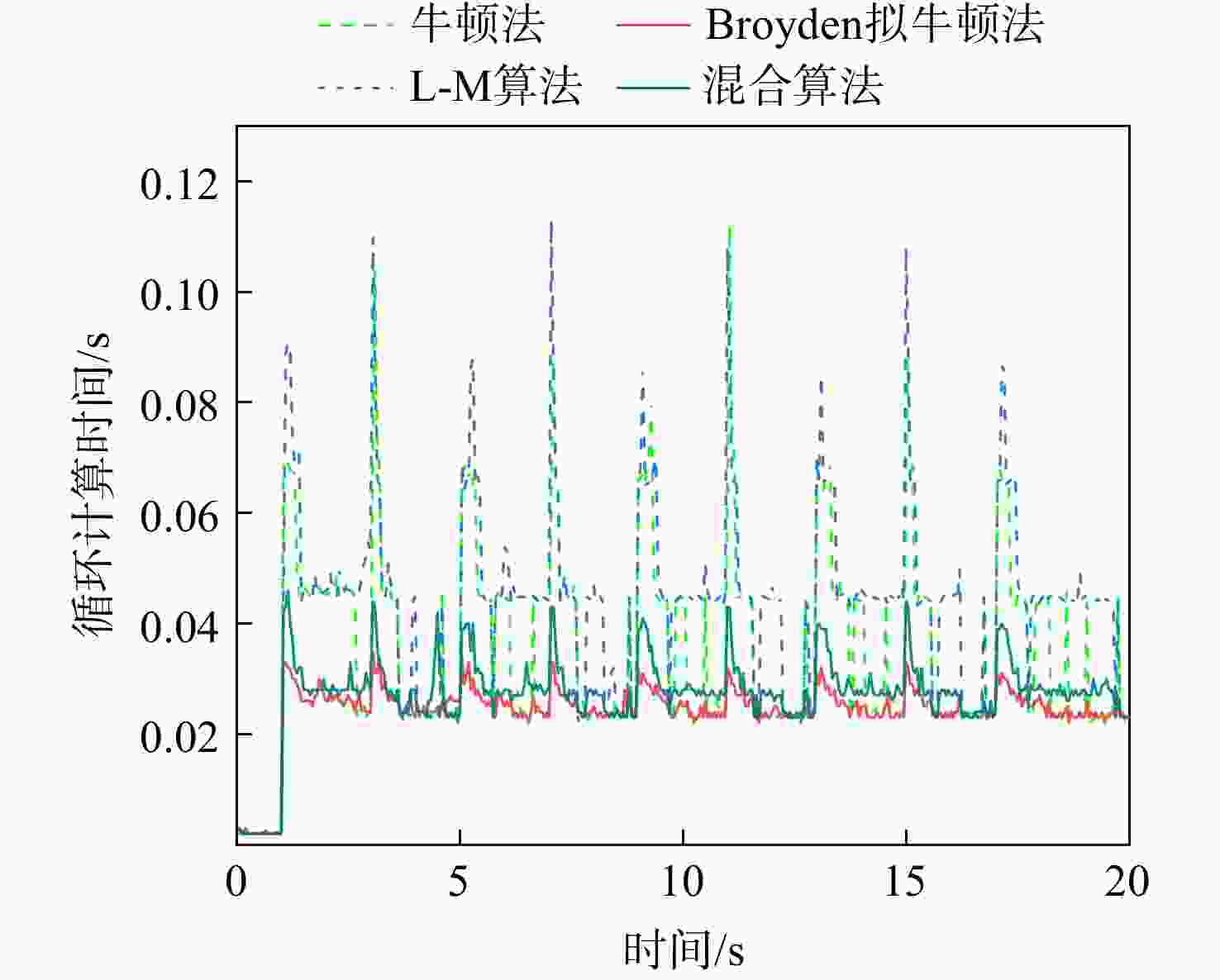

图 8 循环计算时间对比（工况 2）

Figure 8. Comparison of cycle computation time （case 2）

下载: 全尺寸图片幻灯片

表 1 迭代变量范围

Table 1. Range of iteration variables

迭代变量	最小值	最大值
${\,\beta _{ {\text{fan} } } }$	0	1
${\,\beta _{ {\text{lpc} } } }$	0	1
${\,\beta _{ {\text{hpc} } } }$	0	1
${\,\beta _{ {\text{hpt} } } }$	0	1
${\,\beta _{ {\text{lpt} } } }$	0	1
${n_1}$	0.001	1.2
${n_2}$	0.001	1.2

下载: 导出CSV

表 2 最大推力工况（H=0 m，Ma=0）

Table 2. Maximum thrust operation point （H=0 m，Ma=0）

${R_{{\text{el}}}}$值	牛顿法		Broyden拟牛顿法		L-M算法		混合算法
${R_{{\text{el}}}}$值	是否收敛	调动次数	是否收敛	调动次数	是否收敛	调动次数	是否收敛	调动次数
−0.1（0.1）	是（是）	61（76）	是（是）	24（23）	是（是）	76（91）	是（是）	24（24）
−0.2（0.2）	是（是）	91（91）	是（是）	31（24）	是（是）	91（106）	是（是）	43（37）
−0.3（0.3）	是（是）	−（106）	否（是）	−（27）	是（是）	121（121）	是（是）	40（53）
−0.4（0.4）	否（否）		否（是）	−（32）	是（是）	121（136）	是（是）	45（68）
−0.5（0.5）	否（否）		否（否）		是（是）	136（151）	是（是）	57（84）
−0.6（0.6）	否（否）		否（否）		是（是）	196（151）	是（是）	86（85）
−0.7（0.7）	否（否）		否（否）		是（是）	256（181）	是（是）	116（100）
−0.8（0.8）	否（否）		否（否）		是（是）	256（181）	是（是）	148（116）

下载: 导出CSV

表 3 巡航工况（H=11000 m，Ma=0.8）

Table 3. Cruising operating point （H=11000 m，Ma=0.8）

${R_{{\text{el}}}}$值	牛顿法		Broyden拟牛顿法		L-M算法		混合算法
${R_{{\text{el}}}}$值	是否收敛	调动次数	是否收敛	调动次数	是否收敛	调动次数	是否收敛	调动次数
−0.1（0.1）	是（是）	61（61）	是（是）	22（22）	是（是）	91（61）	是（是）	23（22）
−0.2（0.2）	是（是）	61（61）	是（是）	27（23）	是（是）	106（91）	是（是）	27（23）
−0.3（0.3）	是（是）	91（91）	是（是）	36（26）	是（是）	121（106）	是（是）	35（39）
−0.4（0.4）	是（是）	91（121）	是（是）	56（34）	是（是）	136（121）	是（是）	46（54）
−0.5（0.5）	否（否）		否（否）		是（是）	151（151）	是（是）	64（69）
−0.6（0.6）	否（否）		否（否）		是（是）	151（166）	是（是）	74（85）
−0.7（0.7）	否（否）		否（否）		是（是）	166（181）	是（是）	92（100）
−0.8（0.8）	否（否）		否（否）		是（是）	151（196）	是（是）	117（116）

下载: 导出CSV

表 4 随机输入计算结果对比

Table 4. Comparison of random input calculation results

样本数	方法	最大部件调动次数	最小部件调动次数	平均部件调动次数	中断数	不收敛解个数	收敛解个数
100	牛顿法	136	76	100	81	0	19
	Broyden拟牛顿法	50	27	35	86	7	7
	L-M算法	391	106	200	5	4	91
	混合算法	375	38	102	5	0	95
1000	L-M算法	496	91	213	59	38	903
1000	混合算法	499	23	112	60	4	936

下载: 导出CSV

表 5 总计算时间和相对计算时间（工况 2）

Table 5. Total computation time and relative computation time （case 2）

计算方法	总时间/s	相对计算时间
牛顿法	13.80	1.43
Broyden拟牛顿法	9.66	1
L-M算法	16.92	1.75
混合算法	10.92	1.13

下载: 导出CSV
